Viking CR 系列厚膜貼片電阻 |
|
|
|
| |
| 電阻品牌間型號互換：（該型號對應其它品牌型號） |
| 旺詮: |
RTT
20BTE |
大毅： |
RM20BTN |
| 國巨: |
RC2010BR―076K8L |
風華： |
RC10-BTL 注：風華沒有對應的溫漂 |
注：以上對應其它品牌型號，不保100%正確，請與相應品牌廠家規格書為準 |
|
| 基本參數： |
產品型號 |
CR-0ABE4--6K8 |
電阻阻值 |
6.8kΩ |
電阻精度 |
±0.1% |
封裝尺寸 |
2010 |
溫度系數 |
±50 ppm |
| 產品功率 |
3/4W |
工作電壓 |
200V |
過載電壓
|
400V |
溫度范圍
|
-55～+155℃ |
|
|

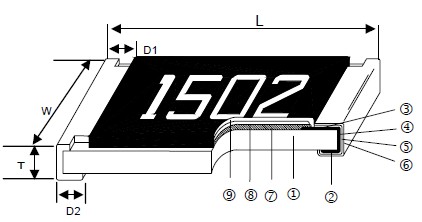

| CR-0ABE4--6K8-Viking貼片電阻-尺寸結構說明： |
 |
| ① |
氧化鋁基板 |
| ② |
底部電極（Ag） |
| ③ |
頂電極（Ag-Pd） |
| ④ |
邊電極（NiCr） |
| ⑤ |
阻擋層（Ni） |
| ⑥ |
外部電極（SN） |
| ⑦ |
電阻層（RuO2/Ag） |
| ⑧ |
初級封裝(Glass) |
| ⑨ |
外層封裝(Epoxy) |
|
|
| 尺寸表： |
| 類型 |
尺寸（英寸） |
L |
W |
T |
D1 |
D2 |
重量
(G)
(1000pcs) |
| CR-0A |
2010 |
5.00±0.10 |
2.50±0.15 |
0.55±0.10 |
0.60±0.25 |
0.50±0.20 |
24.241 |
|
| CR-0ABE4--6K8-Viking貼片電阻-規格說明： |
CR |
- |
0A |
B |
E |
4 |
-- |
6K8 |
|
|
|
|
|
|
 |
|
 |
|
CR 系列 |
|
外形尺寸 |
電阻公差 |
性能規則 |
包裝 |
|
電阻值 |
| |
|
2010 |
±0.1% |
L：標準和高精密
E：TC50
P：高功率
H：超高功率 |
|
|
|
6.8kΩ |
|
|
|
電阻公差: |
即電阻精度，該電阻為:6.8kΩ 按其±0.1% 的精度計算其最大值不能超過:6.8068kΩ最小值不能小于:6.7932kΩ |
溫度系數: |
阻值隨溫度變化發生的改變，該型號：±50 ppm 即溫度每變化1℃ 阻值變化：6.8kΩ×50 /100萬=
0.34000Ω |
E96/ E24: |
|
|
